Tính năng kỹ thuật: Lõi cát được tạo ra như thế nào và cát Ceramsite hợp nhất ở đâu sẽ tăng thêm giá trị thực sự cho quy trình

1) Lõi cát làm gì (và tại sao nó lại hỏng thường xuyên như vậy)

Lõi cát là phần cát được tạo hình sẵn được đặt bên trong khuôn để tạo ra các đặc điểm bên trong của vật đúc. Trong quá trình rót, những trải nghiệm cốt lõi:

• Sốc nhiệt tức thời và dòng nhiệt cao

• Áp suất tĩnh điện và dòng chảy hỗn loạn, đặc biệt là gần cổng và đường dẫn

• Tạo khí từ chất kết dính và phụ gia

• Rung động cơ học và tải trọng xử lý trước khi đổ

• Tương tác hóa học và vật lý tại bề mặt tiếp xúc lõi kim loại

Bởi vì các lõi nằm “bên trong” vật đúc nên vấn đề cốt lõi không phải lúc nào cũng được nhìn thấy cho đến khi gia công, kiểm tra bằng tia X, kiểm tra áp suất hoặc kiểm tra chức năng cuối dây chuyền. Đó là lý do tại sao tính nhất quán trong quá trình tạo cốt lõi không chỉ là chủ đề về chất lượng mà còn là chủ đề về rủi ro sản xuất.

2) Lõi cát được tạo ra như thế nào: Nguyên tắc và quy trình làm việc từ đầu đến cuối

Ở cấp độ cơ bản nhất, lõi được tạo ra bằng cách trộn vật liệu dạng hạt (cát) với hệ thống chất kết dính, định hình nó bên trong hộp lõi, sau đó xử lý để tạo đủ độ bền cho việc xử lý và đổ. Các chi tiết khác nhau tùy theo quy trình, nhưng cấu trúc của quy trình làm việc đều giống nhau giữa các phòng cốt lõi hiện đại.

Bước A: Lựa chọn phương tiện và thiết kế chấm điểm

Trước khi thảo luận về chất kết dính, hiệu suất cốt lõi phần lớn được định hình bởi phương tiện cơ bản:

• Kích thước và sự phân bố hạt (AFS/lưới, phân loại đa đỉnh, kiểm soát hạt mịn)

• Hình dạng hạt và đặc tính đóng gói (khả năng chảy, cường độ và độ thấm)

• Bụi và siêu mịn (tác động đến độ nhớt, nhu cầu chất kết dính và khí)

• Tính chất nhiệt (giãn nở nhiệt, dẫn nhiệt, sốc nhiệt)

• Độ tinh khiết hóa học và độ ổn định nhiệt độ cao (xu hướng đốt cháy và thiêu kết)

Hỗn hợp lõi trông “ổn” ở nhiệt độ phòng có thể hoạt động hoàn toàn khác ở nhiệt độ rót. Đây là lý do tại sao việc lựa chọn phương tiện truyền thông là một quyết định mang tính kỹ thuật chứ không chỉ là quyết định mua hàng.

Bước B: Trộn và phủ (chất kết dính + phụ gia)

Hệ thống chất kết dính phụ thuộc vào loại quy trình:

• Hộp lạnh (được xử lý bằng khí amin)

• Hộp nóng/hộp giữ ấm (nhựa xử lý nhiệt)

• Lõi vỏ (cát phủ nhựa, phủ nóng)

• Hệ thống không nướng / tự cài đặt

• Chất kết dính vô cơ (loại CO₂ / thủy tinh nước và các hệ thống vô cơ mới hơn)

Mục tiêu của việc trộn là phân bố đồng đều: mỗi hạt sẽ nhận được một màng chất kết dính nhất quán để nền được xử lý có cường độ và đặc tính khí có thể dự đoán được. Sự phân bố kém dẫn đến lõi “mạnh bên ngoài, yếu bên trong” hoặc đứt gãy không nhất quán.

Bước C: Chụp hoặc điền vào hộp lõi

Đây là nơi khả năng lưu chuyển trở nên quan trọng. Trong thực tế, hộp lõi có thành mỏng, góc nhọn, gân và độ dày mặt cắt khác nhau. Các phương tiện truyền thông phải điền những chi tiết này mà không tách biệt.

Các biến chính ở đây bao gồm:

• Khả năng chảy và “khả năng bắn”

• Tính đồng nhất về mật độ đóng gói (mật độ cục bộ thúc đẩy cường độ và độ thấm cục bộ)

• Hiệu quả thông gió và đường dẫn khí bị mắc kẹt

• Điều kiện bề mặt dụng cụ và độ ổn định nhiệt độ

Bước D: Bảo dưỡng và phát triển cường độ

Phương pháp bảo dưỡng xác định cường độ hình thành như thế nào:

• Bảo dưỡng bằng khí (hộp lạnh): tốc độ xử lý và độ sâu thâm nhập phụ thuộc vào độ thấm, độ nén, thông hơi và hóa học

• Bảo dưỡng nhiệt (hộp/vỏ nóng): truyền nhiệt phụ thuộc vào cấu trúc bao bì và tính chất nhiệt của vật liệu

• Hệ thống vô cơ: quản lý sấy khô và độ ẩm chiếm ưu thế

Lõi phải đạt được độ bền xử lý nhanh chóng nhưng cũng phải duy trì sự ổn định về kích thước trong quá trình bảo quản và lắp ráp.

Bước E: Loại bỏ lõi, cắt tỉa, kiểm tra và phủ (tùy chọn)

Sau khi phóng ra, người vận hành loại bỏ đèn flash, sửa chữa những hư hỏng nhỏ và có thể phủ lớp phủ chịu lửa:

• Lớp phủ cải thiện bề mặt hoàn thiện và giảm sự xâm nhập của kim loại

• Việc sấy lớp phủ phải được kiểm soát để tránh các vấn đề về khí liên quan đến độ ẩm

• Lớp nền ảnh hưởng đến cách phủ ướt và neo trên bề mặt

Bước F: Bảo quản, lắp ráp và đổ

Chất lượng cốt lõi có thể suy giảm trong quá trình lưu trữ:

• Thu nhận độ ẩm và mất độ bền liên quan đến độ ẩm

• Thiệt hại cơ học trong quá trình xử lý

• Sự lệch chiều do sự giãn ứng suất ở lõi dài hoặc mỏng

• Ô nhiễm bề mặt (bụi, sương dầu, cặn cửa hàng)

Lựa chọn phương tiện truyền thông ổn định sẽ làm giảm độ nhạy cảm với các yếu tố môi trường này.

3) Các vấn đề phổ biến về lõi cát trong sản xuất—và nguyên nhân cốt lõi

Dưới đây là những lỗi liên quan đến lõi thường gặp nhất trong sản xuất thực tế, với các nguyên nhân cốt lõi trong quá trình tạo lõi có ý nghĩa quan trọng về mặt kỹ thuật.

Vấn đề 1: Khiếm khuyết khí (lỗ kim, độ xốp, phồng rộp)

Triệu chứng điển hình:

• Lỗ kim trên bề mặt bên trong

• Các cụm xốp gần các bản in lõi hoặc các phần dày

• Phồng rộp ở những điểm nóng

Nguyên nhân liên quan đến cốt lõi:

• Liều lượng chất kết dính cao hoặc phân bố chất kết dính không đồng đều

• Độ thấm thấp do bị phạt quá nhiều hoặc bị nén quá mức

• Ô nhiễm độ ẩm (đặc biệt là trong lõi vô cơ hoặc lõi phủ)

• Thiết kế thông gió kém và túi khí bị mắc kẹt

• Vùng xử lý chậm giữ lại các loài dễ bay hơi

Vấn đề 2: Các khuyết tật do cát bao gồm, xói mòn và rửa trôi

Triệu chứng điển hình:

• Cặn cát bên trong vật đúc

• Các đường xói mòn gần cổng hoặc khu vực dòng chảy tốc độ cao

• Bề mặt bên trong gồ ghề và sự thâm nhập kim loại cục bộ

Nguyên nhân liên quan đến cốt lõi:

• Độ bền nóng thấp hoặc lớp bề mặt yếu

• Độ đồng đều của độ nén kém

• Các cạnh/góc yếu do tô màu không đầy đủ

• Môi trường bị gãy thành các mảnh góc cạnh dưới tác động nhiệt

Vấn đề 3: Đốt cháy, thiêu kết và khó làm sạch

Triệu chứng điển hình:

• Cát bám dính chặt vào bề mặt bên trong

• Lớp thiêu kết có khả năng chống rung

• Tăng thời gian mài và làm sạch

Nguyên nhân liên quan đến cốt lõi:

• Tương tác hóa học giữa tạp chất môi trường và oxit kim loại

• Quá nhiệt cục bộ và sự xâm nhập của kim loại vào bề mặt lõi

• Môi trường có độ ổn định khúc xạ kém dưới tải nhiệt cao

• Lớp phủ không tương thích với cấu trúc bề mặt vật liệu cơ bản

Bài toán 4: Sự dịch chuyển chiều và biến thiên hình học bên trong

Triệu chứng điển hình:

• Kênh nội bộ tắt vị trí

• Gia công không khớp hoặc lỗi kiểm tra rò rỉ

• Thay đổi theo từng đợt mặc dù dụng cụ ổn định

Nguyên nhân liên quan đến cốt lõi:

• Sự giãn nở nhiệt của môi trường và phản ứng sốc nhiệt

• Độ nén không đều gây biến dạng nhiệt không đều

• Ứng suất bên trong do chữa trị trong lõi dài/mỏng

• Nội dung phân loại hoặc phạt không nhất quán dẫn đến cách đóng gói khác nhau

Vấn đề 5: Nứt, gãy lõi và xử lý hư hỏng

Triệu chứng điển hình:

• Lõi bị nứt khi phóng ra hoặc trong quá trình lắp ráp

• Vết nứt và sứt mẻ ở cạnh

• Thiệt hại in lõi

Nguyên nhân liên quan đến cốt lõi:

• Các vùng yếu cục bộ do khả năng lưu chuyển hoặc phân tách kém

• Màng kết dính không đồng nhất

• Nền được xử lý quá giòn (dư thừa chất kết dính hoặc hồ sơ xử lý sai)

• Hình dạng hạt truyền thông tạo ra nồng độ ứng suất

Vấn đề 6: Khả năng thu gọn kém (rung lắc mạnh, lõi bị kẹt)

Triệu chứng điển hình:

• Lõi vẫn cứng sau khi đổ

• Thời gian lao động cao để làm sạch bên trong

• Nguy cơ gây sát thương trong quá trình rung chuyển

Nguyên nhân liên quan đến cốt lõi:

• Ma trận quá mạnh ở nhiệt độ rót

• Phương tiện thiêu kết và khóa lại với nhau

• Hệ thống chất kết dính và tương tác môi trường tạo ra độ bền dư cao

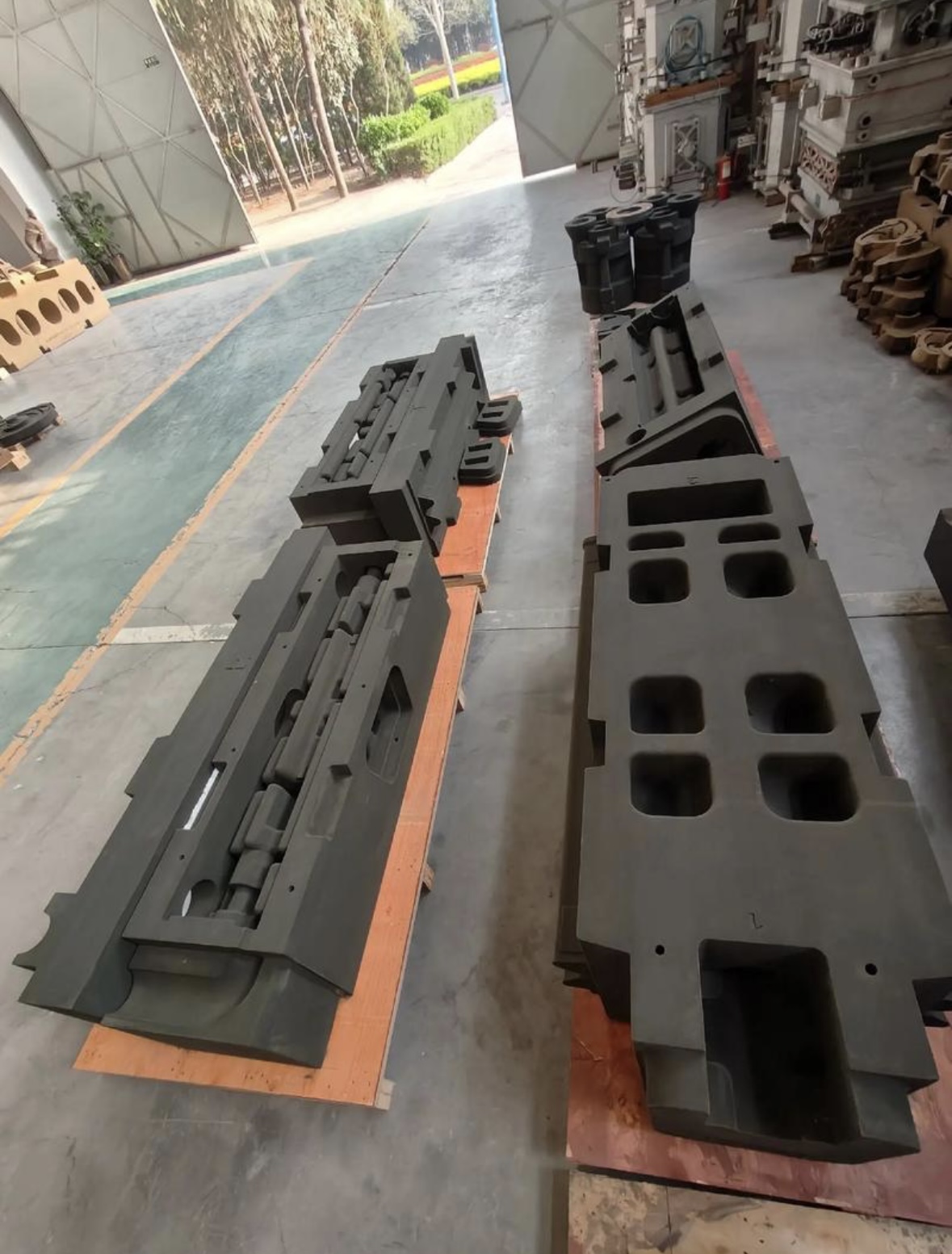

4) Cát Ceramsite hợp nhất giúp ích gì: Các cơ chế quan trọng trong phòng cốt lõi

Cát ceramsite nung chảy là một loại vật liệu gốm kỹ thuật. Trong quá trình tạo lõi, giá trị của nó được hiểu rõ nhất là “đòn bẩy ổn định quy trình”. Nó không thay thế thiết kế lõi tốt, khả năng thông hơi hoặc khả năng kiểm soát chất kết dính tốt—nhưng nó có thể làm giảm độ nhạy cảm với các biến số gây ra hiện tượng trôi dạt.

4.1 Khả năng chảy và điền đầy đủ trong hộp lõi phức tạp

Trong các cửa hàng cốt lõi thực sự, hình học cứng nhất không phải là khoang lớn—mà là các đường gân, góc mỏng và lối đi dài bên trong. Hỗ trợ ổn định phương tiện:

• Điền nhất quán hơn vào các phần mỏng

• Giảm nguy cơ các góc không được lấp đầy và các cạnh yếu

• Ít phân tách hơn trong quá trình chụp, hỗ trợ mật độ đồng đều

Khi mật độ đồng đều, độ bền và tính thấm sẽ dễ dự đoán hơn trên toàn bộ lõi.

4.2 Cân bằng độ thấm và độ bền

Phòng cốt lõi liên tục đánh đổi tính thấm và sức mạnh. Quá đậm đặc và nhiều khí, quá hở và yếu. Phương tiện có khả năng phân loại ổn định và độ mịn được kiểm soát sẽ tạo ra một “cửa sổ” có thể lặp lại nhiều hơn:

• Đường thoát khí ổn định hơn

• Giảm nhu cầu tăng chất kết dính chỉ để đạt được mục tiêu sức mạnh

• Giảm nguy cơ khuyết tật khí do dung dịch kết dính quá mức

4.3 Độ ổn định nhiệt: kiểm soát sự biến đổi theo hướng giãn nở nhiệt

Độ chính xác về chiều bên trong phụ thuộc vào cách lõi hoạt động ở nhiệt độ cao. Độ giãn nở thấp hơn và phản ứng nhiệt ổn định có thể giúp giảm:

• Dịch chuyển bên trong liên quan đến giãn nở nhiệt

• Vết nứt bắt đầu do ứng suất nhiệt

• Sự thay đổi giữa các lần đổ, đặc biệt đối với lõi mỏng dài

Điều này đặc biệt có liên quan khi vật đúc có dung sai bên trong hẹp hoặc các đoạn bị rò rỉ nghiêm trọng.

4.4 Tính toàn vẹn bề mặt và giảm sự xâm nhập của kim loại

Ngay cả khi sử dụng lớp phủ, vật liệu nền vẫn ảnh hưởng đến cách hoạt động của bề mặt dưới sự hỗn loạn và áp suất:

• Cải thiện khả năng chống xói mòn khi cường độ nóng ổn định

• Giảm xu hướng hư hỏng cục bộ tại cổng hoặc gần các điểm nóng

• Bề mặt bên trong ổn định hơn, giảm thời gian làm sạch tiếp theo

4.5 Kiểm soát quy trình sạch hơn: giảm sự trôi dạt giữa các lô

Nhiều khiếm khuyết cốt lõi xuất phát từ sự trôi dạt chứ không phải là “những sai lầm chỉ xảy ra một lần”. Tính nhất quán của phương tiện truyền thông giúp giảm:

• Sự thay đổi trong mô-men trộn và nhu cầu chất kết dính

• Sự thay đổi trong hành vi đóng rắn (thâm nhập khí, truyền nhiệt)

• Sự thay đổi do hiệu ứng độ ẩm theo mùa và tích tụ bụi

Trong môi trường sản xuất, độ lệch ít hơn có nghĩa là ít thay đổi tham số hơn và ít “lỗi bí ẩn” hơn.

5) Hướng dẫn thực tế: Cách các cửa hàng cốt lõi đánh giá các thay đổi của phương tiện truyền thông

Khi một xưởng đúc hoặc cửa hàng cốt lõi xem xét sự thay đổi phương tiện truyền thông, cách tiếp cận tốt nhất là coi nó như một sự xác nhận có cấu trúc chứ không phải một bài tập thử và sai. Một danh sách kiểm tra đánh giá điển hình bao gồm:

1. Đường cong sức mạnh cốt lõi

• Sức mạnh xử lý ngay lập tức và sức mạnh 24 giờ

• Kiểm tra proxy cường độ nóng khi có sẵn

2. Tính thấm và hành vi khí

• Đo độ thấm khi nén đại diện

• Thử nghiệm tiến hóa khí nếu độ xốp bên trong là một vấn đề đã biết

3. Độ lặp lại kích thước

• Đánh giá các tính năng nội bộ quan trọng qua nhiều ca và đợt

• Bao gồm tác động đến thời gian lưu trữ (lắp ráp trong ngày so với lắp ráp vào ngày hôm sau)

4. Nỗ lực làm sạch và bề mặt

• So sánh độ hoàn thiện bề mặt bên trong

• Theo dõi thời gian rung máy và số giờ vệ sinh bên trong

5. Ánh xạ khuyết tật

• Trước/sau khuyết tật Pareto về bao gồm, độ xốp, độ cháy

• Khiếm khuyết liên kết thay đổi trở lại các thông số cốt lõi có thể đo lường được

Đây là cách nhanh nhất để xác định xem các cải tiến có thực sự, có thể lặp lại và có thể mở rộng hay không.

6) Tóm tắt: Quan điểm kỹ thuật về “Tại sao lựa chọn phương tiện truyền thông lại thay đổi kết quả cốt lõi”

Hiệu suất của lõi cát không được xác định chỉ bằng chất kết dính. Môi trường xác định cấu trúc đóng gói của lõi, đường dẫn thấm, phản ứng nhiệt và tính ổn định của môi trường bảo dưỡng. Sau khi bắt đầu đổ, các đặc tính này sẽ chi phối liệu khí có thoát ra hay không, bề mặt có giữ được hay không và kích thước bên trong có nhất quán hay không.

Cát ceramsite nung chảy có giá trị trong chế tạo lõi vì nó có thể cải thiện khả năng lặp lại của quy trình qua quá trình trộn, bắn, xử lý, bảo quản và đổ—làm giảm độ nhạy thường gây ra khuyết tật và làm lại trong các hoạt động đúc hiện đại. Trong thế giới của các vật đúc có độ phức tạp cao hơn, thành mỏng hơn, dung sai bên trong chặt chẽ hơn và áp lực chi phí lớn hơn, thì sự ổn định không phải là điều xa xỉ; đó là một yêu cầu cạnh tranh.
